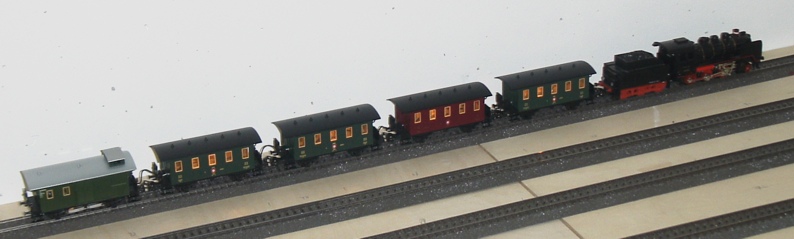

Obwohl sich die BR 24 garantiert nie auf die Geleise der SBB verirrt hat und die 4 Hobby Wagen alles andere als vorbildgetreu sind, ist dies hier einer meiner Lieblings-Züge. Und so musste auch eine Beleuchtung für die Wagen her!
 | Schaltbare Wagenbeleuchtung über Decoder im Gepäckwagen |
| elektrische Verbindung von Wagen zu Wagen, welche einfach wieder gelöst werden kann |
Punkt eins war einfach zu lösen, der zweite Punkt rief jedoch nach einer speziellen Lösung (siehe unten)
 |
Jeder
Wagen hat im Innern eine recht stabile Draht-Konstruktion, welche am
Boden des Wagens (=Masse) angelötet ist.
(Fotos anklicken zur Vergrösserung) |
|
 |

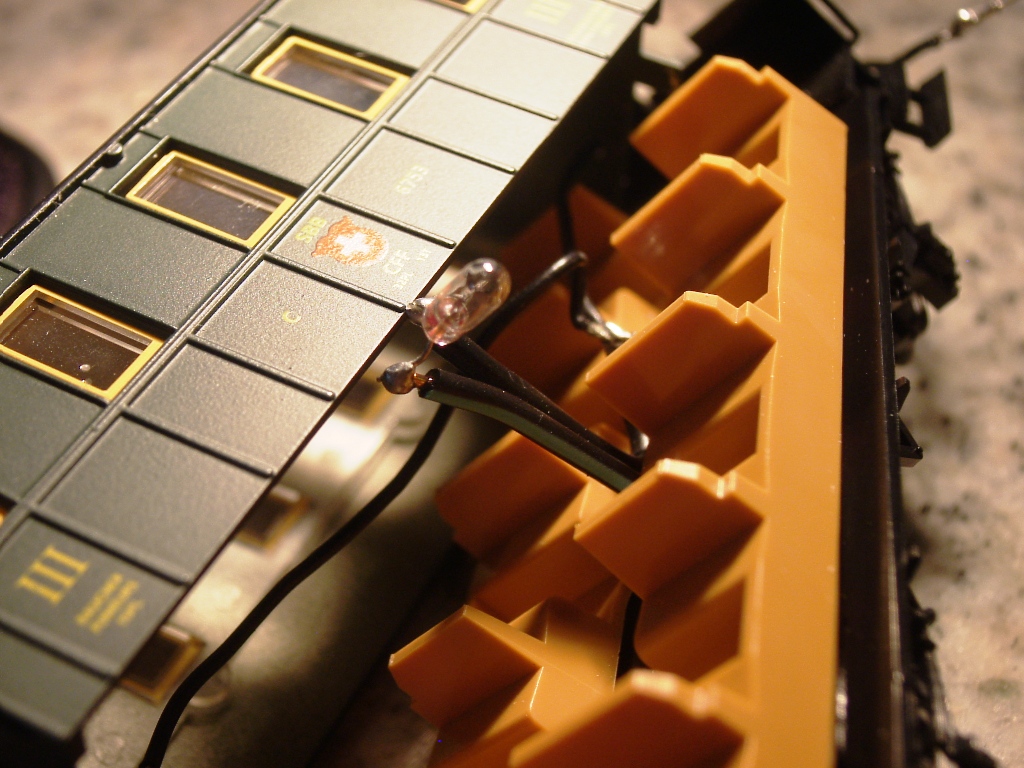

Die Länge des Drahtes ist genau so berechnet, dass die horizontal angelötete Lampe (eine 610080) direkt unter dem Dach sitzt. Ich hoffe man sieht dies im Bild. | |
 |
Hier noch ein Bild vom Wagenboden. Das eloxierte Metall musste angeschliffen werden, damit der Draht angelötet werden konnte. | |
| Die
Idee für die Verbindung von Wagen zu Wagen habe ich bei Burkhard Ascher
abgekupfert: http://www.ascher-transporte.de/privat/bahn/modellb.html (Achtung; kann nur mit Internet Explorer gelesen werden) |
||
 |
Hier die
Verbindung am Wagen im Innern und hier von Aussen |
 |
 |
das Gegenstück am
Kabel sieht wie folgt aus: und eingesteckt so: |
 |
| Das Kabel darf
nicht zu weich sein, damit ich den Stecker überhaupt hantieren, das
heisst einstecken kann - und nicht zu hart, damit es die Wagen nicht zum
Entgleisen bringt. |
||
 |

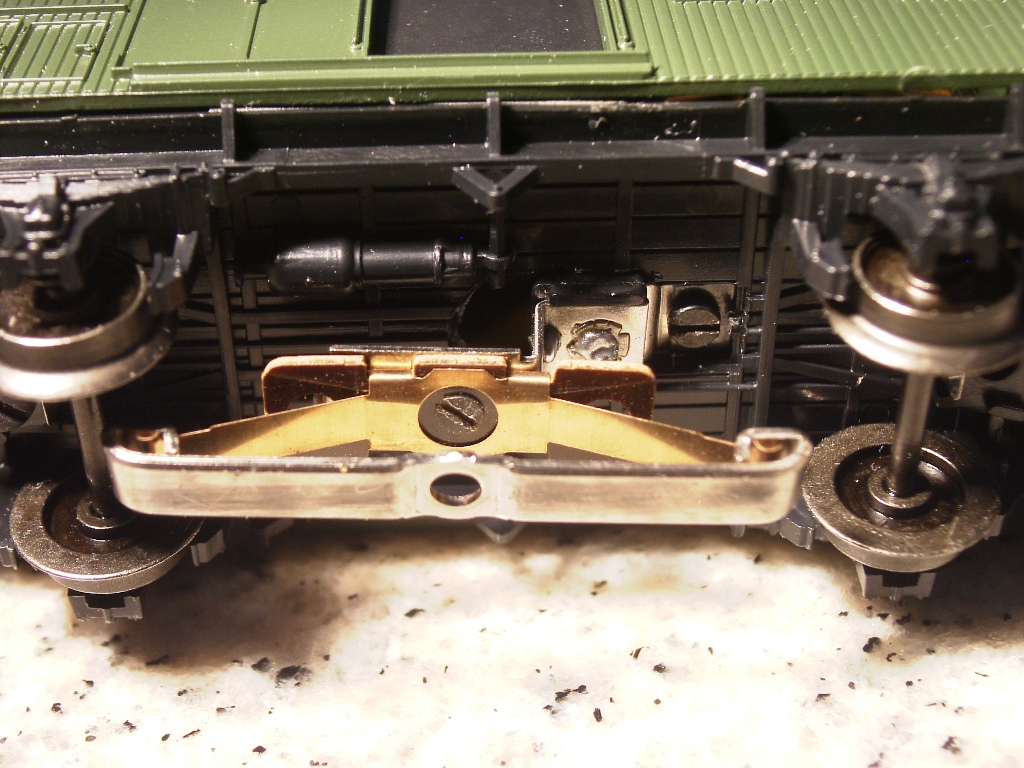

Der Schleifer sitzt unter dem Gepäckwagen | |
| Im Gepäckwagen
habe ich einen alten Uhlenbrock Decoder (dessen Motorausgang
durchgebrannt war) als Funktionsdecoder eingesetzt: Die beiden
Lichtausgänge Gelb und Grau über je eine Diode auf ein Relais. Das
Relais hier ist mit 5A etwas überdimensioniert; aber das erste 1A Relais
hat es mir beim ersten Kurzschluss gleich verbrannt.....oder besser
gesagt es, hat den Kontakt angeschmolzen. |
||
 |
Die offene Türe habe ich von innen mit einem Kunststoffteil abgedeckt, welches ich schwarz angemalt habe. | |
| hier noch 2 Bilder vom Innern des Gepäckwagen: | ||
 |

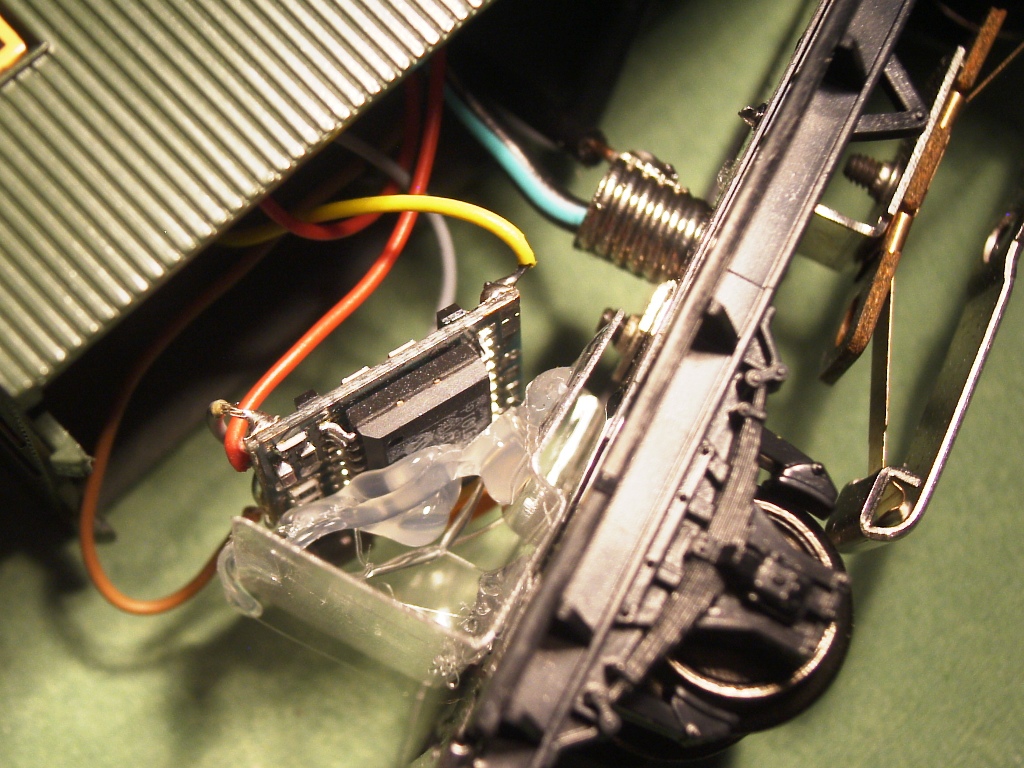

hier der Decoder
und hier sieht
man noch |
 |
